Modulul BMP280 este o versiune mai noua a modulului BMP180. Acest modul are aceeasi parametri ca si modulul BMP180.

    Pretul acestui modul este de 22 lei si poate fi cumparat de aici.

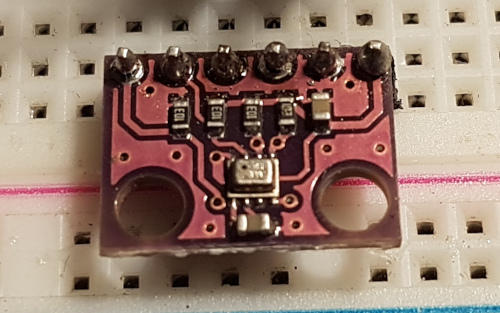

    Adresa I2C a acestui modul este 0x76. Poza cu acest modul este mai jos:

    Pentru a folosi acest modul va trebui sa folosim libraria Adafruit BMP280 Library. Aceasta librarie se poate descarca de aici.
    Pe langa aceasta librarie mai avem nevoie si de libraria Adafruit Unified Sensor Library care poate fi descarcata si ea de aici.
    Ultima librarie care va trebui instalata este Adafruit BusIO Library. Aceasta se poate descarca de aici.
    Afisarea informatiilor le vom face pe un display LCD cu interfata I2C. Acest display se conecteaza conform informatiilor din acest articol.
    Inainte de functia setup() vom include noua librarie instalata:

    Acest modul este foarte util in detectia presiunii atmosferice. Aceasta presiune atmosferica variaza in  functie de vreme si de altitudinea la care ne aflam.
    Modulul se alimenteaza cu tensiune cuprinsa intre 3.3V si 5V. Acesta comunica cu Arduino prin intermediul interfetei I2C. Adresa I2C a acestui circuit este 0x77. De asemenea modulul are in componenta lui pe langa senzorul barometric si un senzor de temperatura.
    Presiunea poate fi citita pe o scala aflata intre 300hPa si 10000hPa (de la -500m la 90000m de la nivelul marii).
    Temperatura poate fi citita intre -40 si 85 grade Celsius cu o acuratete de ± 1 grad Celsius.
    De asemenea acest circuit are un consum foarte mic, in timpul masurarii consumand maxim 1mA iar in stare de repaus 5μA.

    Pretul acestui modul este de 12 lei si poate fi cumparat de aici.
    Modulul este cel din poza de mai jos:

    Pentru a utiliza acest modul impreuna cu Arduino va trebui sa folosim o librarie externa.
    Afisarea informatiilor returnate de catre modul le vom face pe un display LCD 1602 cu interfata I2C (pentru a economisi numarul de conexiuni), informatii despre conectarea acestuia fiind in acest articol.

    Cu acest modul putem detecta prezenta unor obstacole aflate in fata senzorului la o distanta de aproximativ 4-15 cm. Modulul este format dintr-o dioda emitatoare in IR, o dioda receptoare, un circuit integrat de tipul LM393 si cateva componente pasive.
    Acest modul se poate alimenta cu o tensiune cuprinsa intre 3.3V si 5V. Iesirea acestui modul este digitala si ofera 0 (zero) logic la detectia unui obstacol si 1 logic cand nu se detecteaza nici un obstacol.

    Acest modul costa 5 lei si poate fi cumparat de aici.

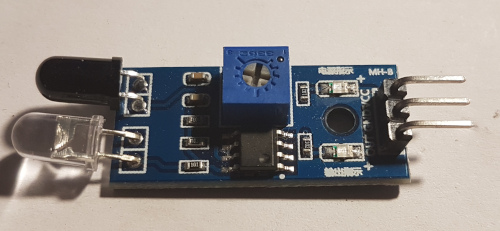

    Poza cu modulul este mai jos:

    Iar schema acestuia este urmatoarea:

    Pentru a afisa anumite informatii din Arduino putem folosi un display LCD de tipul 16x02 (16 carcatere pe 2 randuri), 20x04 (20 caractere pe 4 randuri), 16x04 (16 caractere pe 2 randuri) si altele. La acest display vom conecta un modul adaptor facut cu circuitul integrat PCF8574T. Iar cu ajutorul acestui modul conectarea displayului la Arduino se realizeaza prin intermediul interfetei I2C, deci vom folosi doar 2 fire pentru conexiune (plus cele 2 fire pentru alimentare).

    Displayul costa 23 de lei si poate si poate fi cumparat de aici.
    Acest modul este cel din poza de mai jos:

    Pentru a putea folosi displayul impreuna cu acest modul I2C vom avea nevoie de o librarie externa. Aceasta librarie se numeste Arduino-LiquidCrystal-library si poate fi descarcata de aici:  https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library.
