Written on 30 Mai 2021. Posted in Arduino.

Convertor ADC/DAC cu PCF8591

Pentru a citi cateva valori analogice putem folosi un convertor Analog/Digital care comunica cu Arduino prn interfata I2C. Un astfel de convertor este si modulul realizat cu PCF8591.

Acest modul se alimenteaza cu o tensiune cuprinsa intre 2.5 si 6V, 4 intrari ADC pe 8 biti, o iesire DAC si adresa interfetei I2C configurabila.

Preul acestui modul este de 18 lei si poate fi cumparat de aici.

Modulul este cel din poza de mai jos:

convertor analog digital pcf8591

Pentru a putea folosi acest modu impreuna cu Arduino va trebui sa instalam libraria PCF8591_library, aceasta se gaseste in managerul de librarii din editorul IDE.

Citește mai mult: Convertor ADC/DAC cu PCF8591

Written on 28 Mai 2021. Posted in Arduino.

Pentru a salva diferite informatii sau parametri din Arduino cel mai usor mod este sa folosim un card SD. Pentru a face acest lucru avem nevoie de un modul cititor de carduri pe care sa-l conectam la Arduino. Comunicarea intre modul si Arduino se face prin protocolul SPI.

Modulul se alimenteaza cu +5V.

Acest modul costa 5 lei si poate fi achizitionat de aici.

Poza cu acest modul este mai jos:

cititor de carduri sd

Conexiunile dintre cititorul de carduri si Arduino sunt urmatoarele:

Cititor SD --- Arduino

GND - GND

+5V - +5V

MISO - D12

MOSI - D11

SCK - D13

CS - D10

Citește mai mult: Arduino si un card SD

Written on 26 Mai 2021. Posted in Arduino.

EEPROM 24C256 si Arduino

Pentru a salva sau a citi anumite date in/din exteriorul microcontrolerului ATMega vom folosi o memorie eeprom de tipul 24c256.

Aceasta memorie comunica cu microcontrolerul prin intermediul interfetei I2C. Memoria se alimenteaza cu +5V.

Pretul acestui modul de memorie este de 8 lei si se poate cumpara de aici.

In acest exemplu voi folosi un modul cu circuitul integrat 24c256. Conectarea la Arduino este foarte simpla, se conecteaza doar alimentarea (+5V si GND) , SCL si SDA.

Pe modul avem 4 jumperi de reglaj. Acesti jumperi ofera conectarea la GND sau la +5V a urmatorilor pini ai memoriei: A0, A1, A2 si WP. Acesti pini se vor conecta la GND.

Modulul folosit este cel de mai jos:

Citește mai mult: EEPROM 24C256 si Arduino

Written on 16 Mai 2021. Posted in Arduino.

Senzor de vibratii

Pornind de la precedentul articol putem utiiza codul deja scris pentru a testa un senzor de vibratii.

Pretul acestui modul este de 22 lei si se poate achizitiona de aici.

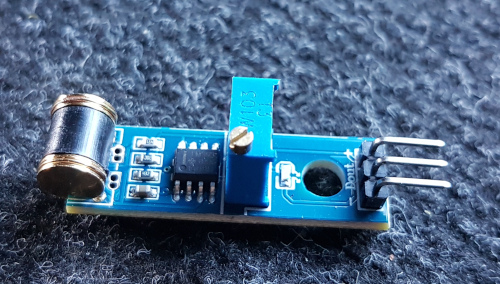

Aceste este cel din poza de mai jos.

Modulul se poate alimenta intre 3.3V si 5V si ofera o iesire digitala.

Vibratiile detectate vor fi afisate de catre un led.

Citește mai mult: Senzor de vibratii

Written on 15 Mai 2021. Posted in Arduino.

Senzorul de proximitate IR - FC-51

Pentru a detecta diferite obiecte din apropierea unei anumite zone putem folosi un senzor IR de proximitate. Acest senzor se regaseste ca si modulul FC-51.

Modulul are un pret de 5 lei si se poate cumpara de aici.

Poza cu acest modul este mai jos, acesta fiind extrem de simplu, avand doar 3 terminale: VCC, GND si OUT.

Modulul se poate alimenta cu o tensiune cuprinsa intre 3.3V si 5V si pe pinul de iesire returneaza un semnal digital LOW la detectarea unui obstacol.

Detectia se face pe o distanta cuprinsa intre 2 si 20 cm la un unghi de 35°.

Citește mai mult: Senzorul de proximitate IR - FC-51
