Placa de dezvoltare ATTiny85

    Pentru a folosi o placa de dezvoltare ATTiny85 impreuna cu Arduino IDE va trebui sa facem, in primul rand, unele setari in program.

    Aceasta placa de dezvoltare costa 27 lei si poate fi cumparata de aici.

    Pentru inceput vom descarca driverul pentru placa. Acesta se afla in arhiva zip Digistump.Drivers.zip, arhiva care este atasata acestui articol.

    Apoi va trebui sa accesam meniul Fisier > Preferinte si acolo, in campul Alte adrese URL Board Manager vom adauga urmatorul link: http://digistump.com/package_digistump_index.json

    Salvam setarile apoi vom merge la meniul Instrumente > Placa: ... > Manager de placi. In fereastra care se va deschide vom cauta dupa Digistump AVR Boards si vom instala aceasta noua categorie de placi de dezvoltare.

    Din acest moment putem folosi placa de dezvoltare ATTiny85 alegand placa corecta din meniu, mai exact vom alege Digispark - Default 16.5MHz.

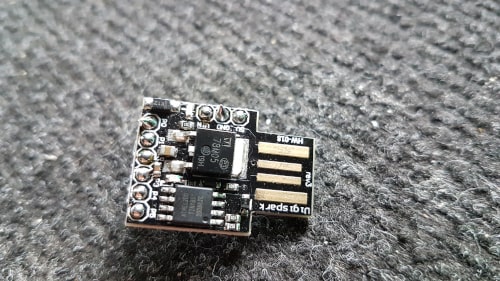

    Poza cu placa de dezvoltare folosita in acest exemplu este mai jos, ea conectandu-se la calculatorul prin intermediul portului USB:

    In urmatorul pas vom folosi un sketch simplu (banalul blink led) pentru a vedea daca incarcarea in microcontroler se poate efectua cu succes.

    Acesta este cel de mai jos si va trebui sa tinem cont ca ledul existent pe placa de dezvoltare este conectat la portul D1:

int led = 1;
void setup() {
  pinMode(led, OUTPUT);
}

void loop() {
  digitalWrite(led, HIGH);
  delay(1000);
  digitalWrite(led, LOW);
  delay(1000);
}

Atentie: placa de dezvoltare va fi conectata la calculatorul doar la aparitia mesajului din editorul IDE (dupa compilarea acestuia)!
