Arduino Uno si senzorul de lumina BH1750

    Pentru a detecta nivelul de luminozitate existent intr-un anumit loc putem folosi un modul creat cu ajutorul circuitului integrat BH1750. Acest circuit integrat detecteaza nivelul luminozitatii si returneaza valoare in lux cu ajutorul magistralei I²C.

    Acest modul se poate alimenta cu tensiune cuprinsa intre 3,3V si 5V. Pretul unui astfel de modul este de 18 lei si poate fi achizitionat de aici.

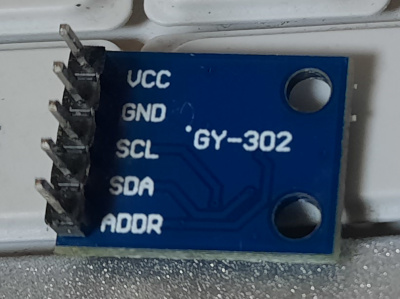

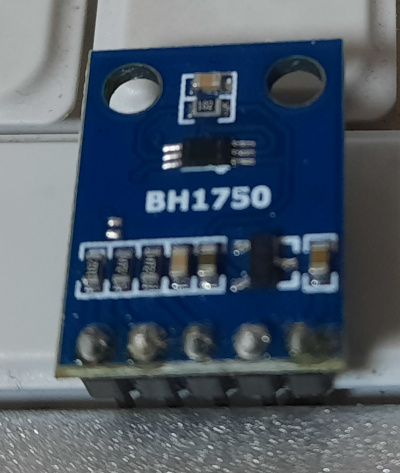

    O imagine cu acest modul se poate vedea mai jos:

    Pentru a putea folosi acest modul vom avea nevoie si de o librarie aditionala. Aceasta librarie se numeste hp_BH1750 si se poate descarca de pe acest site. Dupa descarcarea acestei librarii vom proceda la instalarea ei accesand meniul Schita > Incarcare biblioteca > Adauga biblioteca.zip.

    Pentru o prima testare a modulului vom folosi urmatorul sketch:

#include <Arduino.h>
#include <hp_BH1750.h>  //includem libraria externa
hp_BH1750 BH1750;       //creem metoda de apelare a functiilor din libraria externa

void setup()
{
  Serial.begin(9600);
  //initializam senzorul cu pinul ADD conectat la GND
  //se va returna false daca senzorul nu este detectat
  bool avail = BH1750.begin(BH1750_TO_GROUND);
  if (!avail) {
    Serial.println("Senzorul BH1750 nu este detectat!");
    while (true) {};
  } else {
    Serial.println("Senzorul BH1750 a fost detectat cu succes!");
  }
}

void loop()
{
  BH1750.start();   //incepem masuratorile
  float lux=BH1750.getLux();  //obtinem numarul de lucsi in virgula mobila
  Serial.print("Valoare detectata: ");
  Serial.print(lux);
  Serial.println(" lux");
  delay(1000);
}

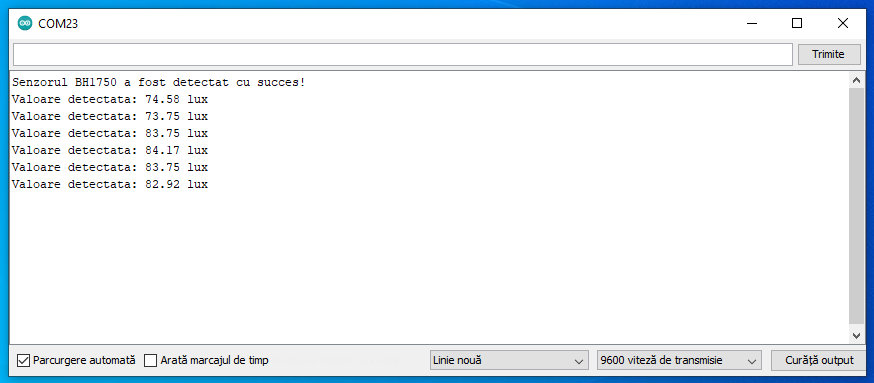

    La rularea acestui sketch in terminalul serial vom obtine urmatorul rezultat:

    Un sketch cu mai multe functii disponibile este cel de mai jos:

#include <Arduino.h>
#include <hp_BH1750.h>  //includem libraria externa
hp_BH1750 BH1750;       //creem metoda de apelare a functiilor din libraria externa

void setup()
{
  Serial.begin(9600);
  //initializam senzorul cu pinul ADD conectat la GND
  //se va returna false daca senzorul nu este detectat
  bool avail = BH1750.begin(BH1750_TO_GROUND);
  if (!avail) {
    Serial.println("Senzorul BH1750 nu este detectat!");
    while (true) {};
  } else {
    Serial.println("Senzorul BH1750 a fost detectat cu succes!");
  }
}

void loop()
{
  BH1750.start(BH1750_QUALITY_HIGH, 100);   //incepem masuratorile
  float lux=BH1750.getLux();  //obtinem numarul de lucsi in virgula mobila
  Serial.print("Valoare detectata: ");
  Serial.print(lux);
  Serial.println(" lux");
  delay(1000);
  BH1750.powerOff(); //oprim functionarea senzorului
  Serial.println("Oprim senzorul pentru 2 secunde");
  delay(2000);
  BH1750.powerOn();  //pornim senzorul
  Serial.println("Pornire senzor...");
  delay(1000);
  lux=BH1750.getLux();
  Serial.print("Valoare detectata: ");
  Serial.print(lux);
  Serial.println(" lux");
  delay(1000);
  bool valoare = BH1750.hasValue();  //setam variabila valoare ca booleana pentru a detecta daca senzorul returneaza ceva sau nu
  if (!valoare) {
    Serial.println("Senzorul nu returneaza nici o valoare!");
  } else {
    Serial.println("Senzorul returneaza o valoare.");
    //obtinem valoarea bruta
    unsigned int raw = BH1750.getRaw();
    Serial.print("Valoare bruta returnata de catre senzor: ");
    Serial.println(raw);
  }
  delay(2000);
  //setam calitatea detectiei pe HIGH
  BH1750.start(BH1750_QUALITY_HIGH2, 254);
  float valoareHigh = BH1750.getLux();
  Serial.print("Valoare HIGH2 detectata: ");
  Serial.print(valoareHigh);
  Serial.println(" lux");
  delay(2000);
  //setam calitatea detectiei pe LOW
  BH1750.start(BH1750_QUALITY_LOW, 31);
  float valoareLow = BH1750.getLux();
  Serial.print("Valoare LOW detectata: ");
  Serial.print(valoareLow);
  Serial.println(" lux");
  delay(2000);
  Serial.println("------------------------------------------------");
}

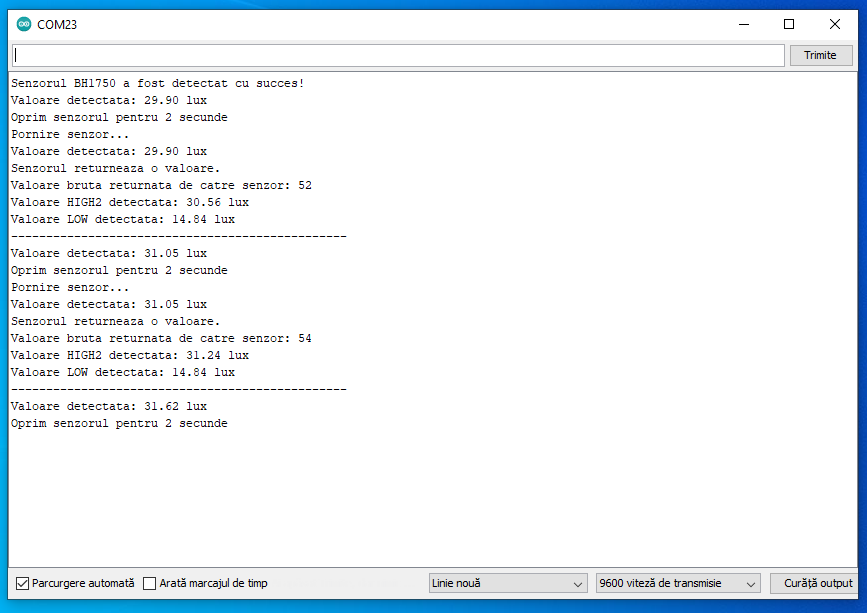

    Acest sketch returneaza in terminalul serial urmatorul rezultat:
