ESP32 si un display rotund

    Un alt tip de display rotund cu driverul GC9A01 este cel din fotografia de mai jos.

    Acest tip de display se alimenteaza cu 3.3V si de aceea vom folosi o placa de dezvoltare ESP32 pentru a putea sa-l folosim cat mai simplu. Iar in acest articol voi folosi o placa ESP32 S3 Wroom 1.

    Pentru a folosi acest display vom folosi libraria GFX Library for Arduino.

    Conexiunile intre placa de dezvoltare si display le vom face in acest mod:

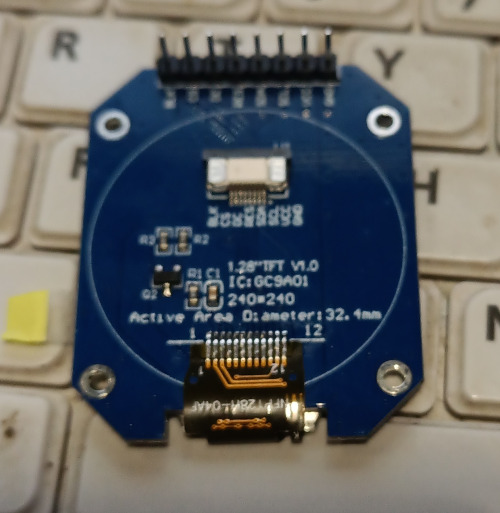

    O poza cu partea din spate a acestui modul este mai jos:

    Sketchul folosit pentru a testa acest display este cel de mai jos:

#include <Arduino_GFX_Library.h>
#if defined(DISPLAY_DEV_KIT)
Arduino_GFX *gfx = create_default_Arduino_GFX();
#else

#define GFX_BL 38
Arduino_DataBus *bus = new Arduino_SWSPI(
    41 /* DC */, 39 /* CS */,
    36 /* SCK */, 35 /* MOSI */, GFX_NOT_DEFINED /* MISO */);
Arduino_GFX *gfx = new Arduino_GC9A01(
  bus, 7 /* RST */, 0 /* rotation */, true /* IPS */);
#endif

void setup(void)
{
#ifdef DEV_DEVICE_INIT
  DEV_DEVICE_INIT();
#endif

gfx->begin();
gfx->fillScreen(RGB565_BLACK);
#ifdef GFX_BL
  pinMode(GFX_BL, OUTPUT);
  digitalWrite(GFX_BL, HIGH);
#endif
  gfx->setCursor(10, 100);
  gfx->setTextColor(RGB565_RED);
  gfx->setTextSize(2);
  gfx->println("Testare afisaj rotund");

  delay(5000);
}

void loop() {
  gfx->fillScreen(RGB565_WHITE);
  gfx->setTextColor(RGB565_BLACK);
  gfx->setCursor(10, 100);
  gfx->setTextSize(3);
  gfx->println("Displayul GC9A01");
  delay(2000);
  gfx->displayOff();
  delay(2000);
  gfx->displayOn();
  gfx->fillScreen(RGB565_BLACK);
  gfx->setTextColor(RGB565_WHITE);
  gfx->setCursor(10, 100);
  gfx->setTextSize(3);
  gfx->println("www.electronicstore.ro");
  delay(2000);
  gfx->displayOff();
  delay(2000);
  gfx->displayOn();
  delay(2000);
}

    Un filmulet cu montajul in functiune este mai jos:
