In continuarea articolului precedent as vrea sa vin cu cateva completari.
Alimentarea placii de dezvoltare se face cu o tensiune cuprinsa intre 2.2V si 3.6V, uzual se va folosi o tensiune de alimentare de 3.3V.
Placa are inclusa un led care este conectat la pinul GPIO22. Acest led poate fi folosit pentru testarea functionalitatii placii doar folosind un cablu USB pentru alimentare si programare.
Convertorul USB -serrial pentru incarcarea sketchurilor este realizat cu circuitul integrat CH340G.

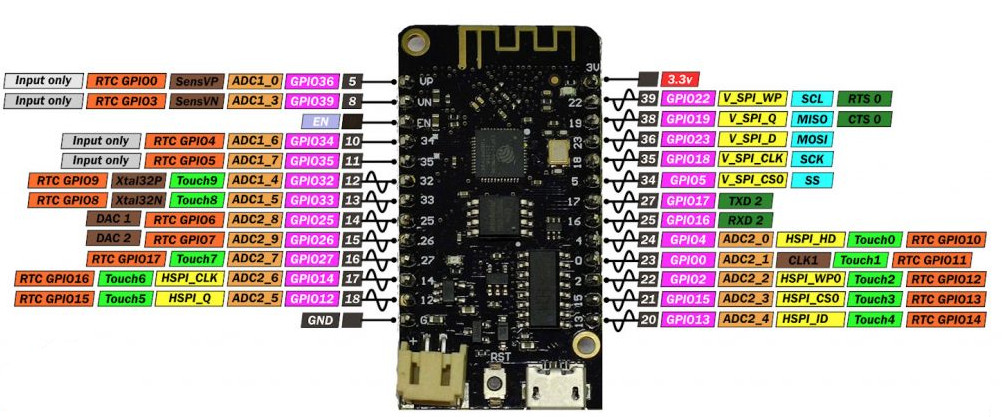

Ofotografie cu pinii disponibili si functiile acestora este mai jos:
Pentru conexiuni pe portul I2C putem folosi urmatorii pini: SDA - GPIO19; SCL - GPIO23.
Urmatorii pini pot fi folositi ca si senzori capacitivi: GPIO04, GPIO00, GPIO22, GPIO21, GPIO20, GPIO18, GPIO17, GPIO16, GPIO33 si GPIO32.
Urmatorii pini pot fi folositi ca si intrari DAC (convertor digital la analog) pe 8 biti: GPIO25 si GPIO26.
Pentru comunicare in modul serial se pot folosi urmatorii pini: GPIO16 - TX; GPIO17 - RX.
